Udvidelses-modul til L-CON-LOG serien. 4 x Analog indgange, 2 x Analog udgang, 4 x Digital indgang, 4 x Digital udgang
Varenummer: L-CON-LOG-AD16C+

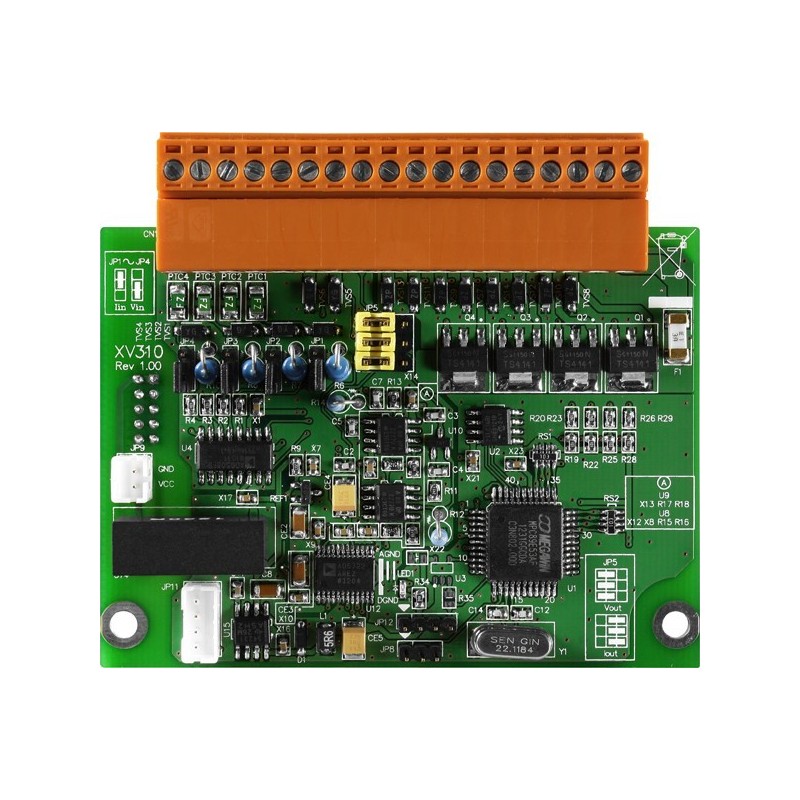

Er et multifunktionsudvidelseskort, der indeholder 4 analoge indgangskanaler, 2 analoge udgangskanaler, 4 digitale indgangskanaler og 4 digitale udgangskanaler. Det giver et programmerbart inputområde på alle analoge indgangskanaler (+/- 1 V, +/- 2,5 V, +/- 5 V, +/- 10 V, +/- 20 mA, 0 ~ 20 mA eller 4 ~ 20 mA), analoge udgangskanaler er 12 bit ved +/- 5 V, +/- 10 V, 0 ~ 20 mA eller 4 ~ 20 mA. Hver analoge indgangskanal kan konfigureres til et individuelt område og giver en høj overspændingsbeskyttelse på 120 VDC. Spændings- og strømindgange / -udgange kan vælges som jumper.
L-CON-LOG-AD16C+
1 Enhed
Produkt information
- Udgange
- 2 stk. 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V, 0 mA ~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable)
- Indgang
- 4 stk. ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable)
Multifunktion indbygnings-board
Med 4 x AI, 2 x AO, 4 x DI, 4 xDO
Individuel kanalkonfiguration
Jumper valgbar spænding- eller strømindgang
Brudt kabeldetektion ved strømmåling
Konfigurerbare indstillinger for startværdi
Digitale indgangskanaler kan bruges som 32-bit tællere
120 VDC overspændingsbeskyttelse til analog indgang
60 VDC overspændingsbeskyttelse til digital indgang
Overbelastningsbeskyttelse til digital udgang
Kortslutningsbeskyttelse til digital udgang
