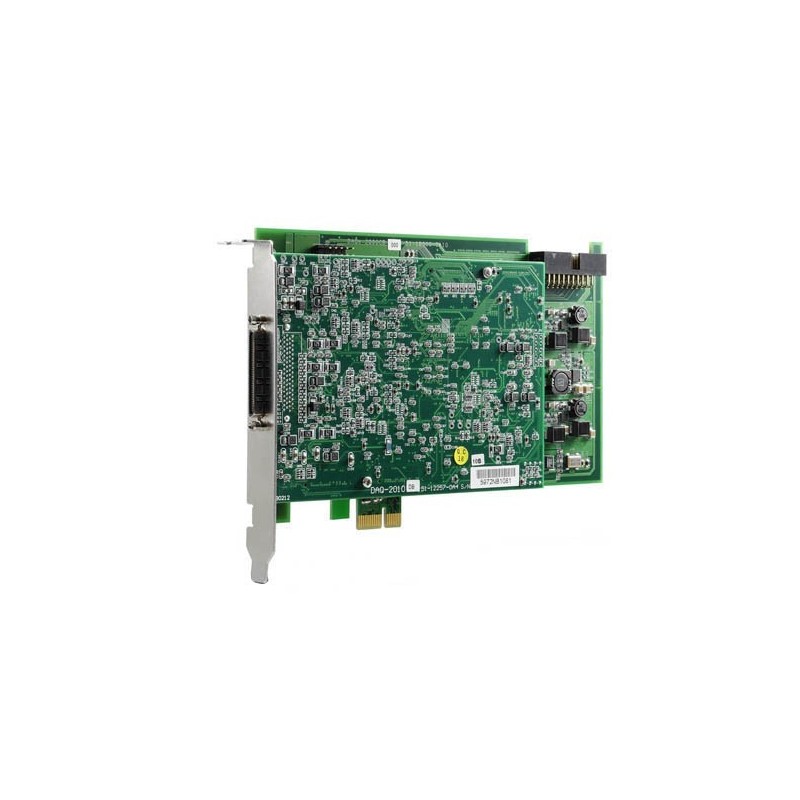

Adlink DAQe-2010. 4 kanals 14 bit A/D dataopsamling, 2MHz / kanal, PCIE
Varenummer: ADQ4S14PCI-E
Denne 4-kanals A/D-konverter bruger en konverter for hver indgangskanal, så konvertering kan finde sted eksakt samtidig på alle kanaler, hvilket ofte er et krav ved måling på signaler med stor båndbredde. Desuden udnyttes A/D konverterens hastighed fuldt ud. Konverteringen på flere A/D-kort monteret i samme pc kan synkroniseres. DMA overførsler understøttes, så A/D konverterens fulde hastighed kan udnyttes. De differentielt koblede indgange sikrer den bedst mulige støjundertrykkelse.
ADQ4S14PCI-E
Produkt information
- Opløsning
- 14 bit
- Stik
- 68 polet VHDCI hunstik
- Nøjagtighed
- ±0,03 % af FSR
- Måleområde
- ±10 V; ±5 V; ±2,5 V ±1,25 V; 0-10 V; 0-5 V; 0-1,25 V
- Digital I/O
- 24 programmerbare TTL ind/udgange
- Konverterings- hastighed
- 2 MHz / kanal
- Tæller
- 2 stk. 16 bit TTL tællere
- Indgang
- 4 differentielt koblede spændingsindgange med programmerbar forstærkning
- Data
- 8 KB måledata
4 kanaler, 14 bit A/D dataopsamler, PCI Express X1
4 differential indgange - op til +/-10VDC
Sample rate er 2MHz per kanal
68 polet VHDCI hunstik
Terminalkort tilkøbes - TERM68 + kabel
