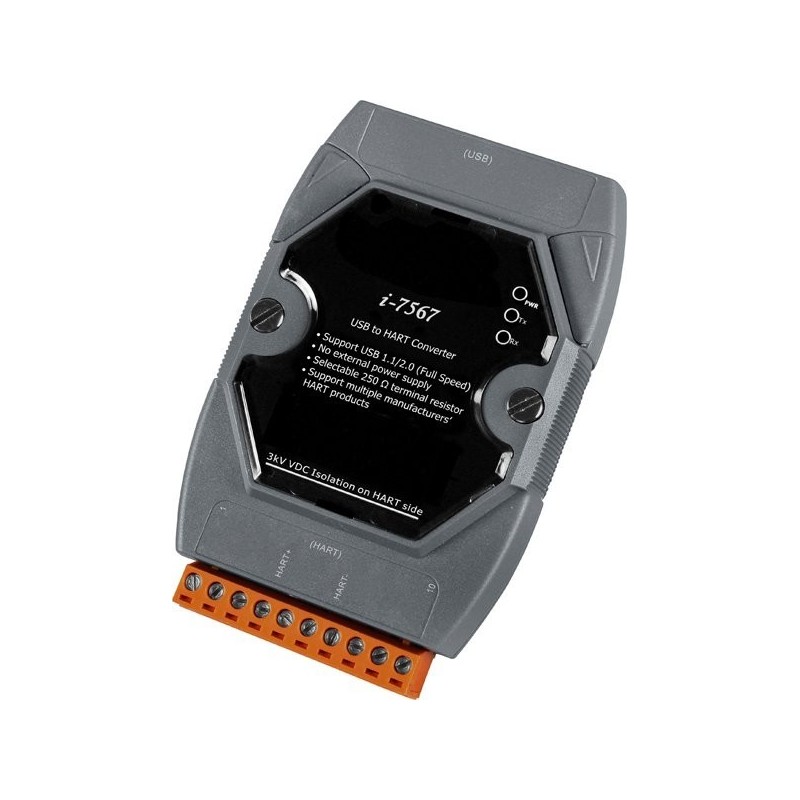

USB til HART konverter. 1 HART port med valgfri 250 ohm terminering-modstand. HART er 4-20mA loop

HART Device Simulator (kaldet HDS) er HART-enhedssimuleringssoftwaren udviklet af ICP DAS. Den kan bruges til at simulere flere HART-slaveenheder samtidigt til at udveksle data med HART-masterenhed ved hjælp af ICP DAS HART-konverter, der er tilsluttet en hvilken som helst COM-port (USB / 232/485 / Ethernet). På denne måde kan brugerne udvikle eller verificere HART-masterprogrammet uden nogen HART-slaveenhed.

Med M485-USB-HART-I kan pc’en forbindes til HART kommunicationsbussen. M485-USB-HART-Ibliver installeret som virtuel seriel port, hvor det er muligt at sende kommandoer og modtage data.

Der medfølger software, som kan søge efter HART enheder på bussen og efterfølgende vise hvilke typer der blev fundet med informationer som fabrikant, ID osv.

Information om HART bussen

HART bussen er en seriel kommunicationsbus, som bruger 4-20 mA strømloop og arbejder ved 1.200 bit/s. Den kan overlejre analoge målelinjer fra f.eks. sensorer og følere og sende andre data via de samme ledninger. Der kan være op til maks. 15 enheder på en HART bus. Masteren på bussen styrer kommunicationen til alle andre HART enheder på bussen, der er slaver med hver sit ID og som kun svarer når de bliver spurgt. Læs mere om HART på http://www.hartcomm.org
