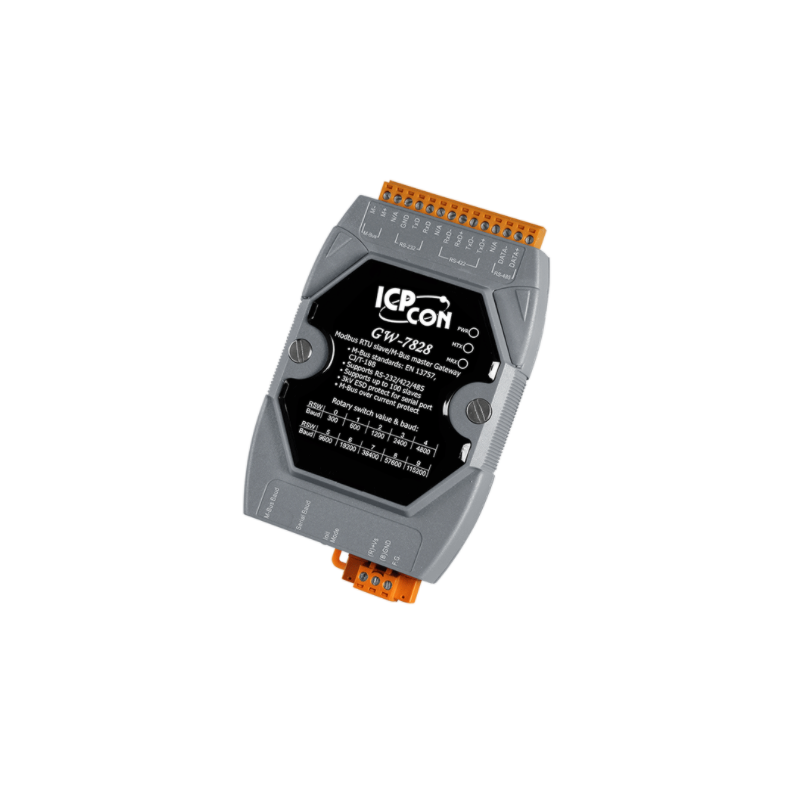

M-BUS til RS232 / RS422 / RS485 MODBUS Master, 2 x Baud rate vælger. M-Bus standard: EN-13757, CJ/T-188, -25 - +60°C
Varenummer: M485-MBUS-MASTER-I
M-Bus ("Meter-Bus") er en europæisk standard til fjernaflæsning af gasmålere, varmemålere eller andre elmålere. Denne bus opfylder de specielle krav til fjernstyrede eller batteridrevne systemer, herunder forbrugsapparatmålere, forskellige sensorer og aktuatorer. Når de indgår i et netværkssystem, leverer målerne de målte data til en fælles MASTER, som for eksempel kan være en PLC, PC eller en håndholdt computer, der er forbundet med jævne mellemrum for at læse alle bygningsmålere. En alternativ metode til at indsamle data centralt er at transmittere måleraflæsninger via et modem.
M485-MBUS-MASTER-I er specielt designet til at konvertere 2-tråds M-Bus bussen, tilsluttet målerne til en seriel-port (COM-port). Der kan vælges mellem RS-232, RS-422 eller RS-485. Kun en af de 3 kan vælges at være COM-forbindelsen til Masteren (PCen, PLCen etc.). På M485-MBUS-MASTER-I er der 2 drejekontakter til seriel-port og M-Bus port baudrate.
Ved kommunikation bruger M485-MBUS-MASTER-I transparant data kommunikation (ingen protokol-konvertering!). Gennem disse to valgmuligheder er det let at kommunikere med ethver standard M-Bus slave (måleenhed med M-BUS).
Rev: LO
M485-MBUS-MASTER-I
1 Enhed
Produkt information
- Forsyning
- 10 - 30VDC, 1,8 - 12Watt (afhængig af M-BUS enheder)
- Kabinet
- Plast med DIN-beslag og terminal-blokke
- Interface
- M-BUS (meter-bus) - slaver
- Porte
- RS485 eller RS422 eller RS232 (MODBUS Master)
- Baudrate
- 300 - 115.200 COM-port og M-BUS 300 - 2400 (uafhængig)
- Mål og vægt
- 122 x 72 x 33 mm
- Data
- Support MODBUS RTU - code 0x03 og 0x04 (Meter data)
RS485 / RS422 / RS232 Master Gateway til Meter-Bus Slaver (målere, aktuatorer etc.)
Supporterer op til 100 Meter-Bus målere (slaver)
MODBUS RTU funktion-code: 0x03 og 0x04 read data
Valg af seriel-port, kun en kan vælges at være aktiv
2 x Baud rate (M-bus og COM-port kan vælges med forskellig hastighed)
Baud rate M-BUS: 300 - 2400 bps
Baud rate COM-port: 300 - 115.200 bps
Transparant data - ingen protokol-konvertering
M-BUS forbindelse er 2-tråds, maks. 350meter.
Større afstand op til 5km kræver et antal M-BUS repeatere
Forsyningsspænding: 10 - 30VDC, 1.8 - 12Watt
Mål: 122 x 72 x 33 mm
Aftagelige terminal-blokke
Driftstemperatur: -25 - +60°C
DIN-beslag
Robust plast kabinet
