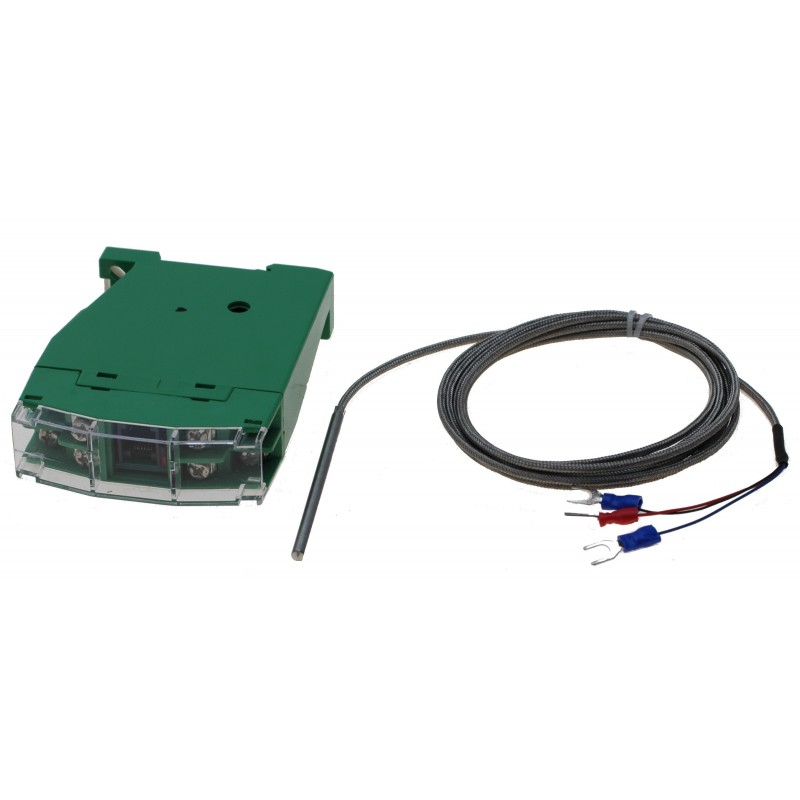

4-20mA Transmitter til Pt100, inklusiv 3-wire Pt.100 føler, stål og 2m stål-flex-kabel. Forsyningsspænding 24VDC
Varenummer: DC-TEMP-DIN+
Komplet temperaturføler til DIN skinne montage
Se forbindelsesdiagram på siden af boksen. 3 tråds Pt100 indgang - kan acceptere en 2-tråds føler. Pt100 føler medfølger.
Tilfør IKKE spænding til 4 - 20mA klemmerne - kan ødelægge transmitteren!! de 4 - 20mA genereres fra transmitteren. 4 - 20mA ufgangen er 2 tråds og er uafhængig af kabellængden til PLCen eller måleinstrumentet, da det er en strøm. Hvis måleenheden ikke er til strøm, men til spænding, monteres en 120 ohm modstand tværs over måleinstrumentets indgangsklemmer for at lave strøm-loop.
Foretag evt. test med en 120 ohms modstanf mellem 15 og 25 og mål en spænding på ca. 1.5V ved 22°C. Check at spændingen ændrer sig når føler-tipen varmes op eller køles ned.
DC-TEMP-DIN+
4 Varer
Produkt information
- Forsyning
- 24 VDC 2 W
- Udgange
- 4-20mA. Strøm ved: -20 °C 4 mA 130 °C 20 mA
- Driftstemperatur
- 0 - 50° C
- Stik
- Skrueterminaler
- Montering
- DIN skinne eller panelmontage
- Måleområde
- -20 – 130 °C
Pt.100 Transmitter til DIN montering
2 - 3-wire Pt.100 føler (rød til 16, 2 x blå til 18 og A2
24V til 15 og 26
4 - 20 mA strøm ud på 16 og 26
4 - 20 mA udgangen giver strøm ud til PLC / instrument
Inklusiv Pt100 føler med 80mm, ø4mm stål-tip
2 meter flex-kabel
Forsyningsspænding: 24VDC
Mål: H 74 x L 105 x B 22 mm
