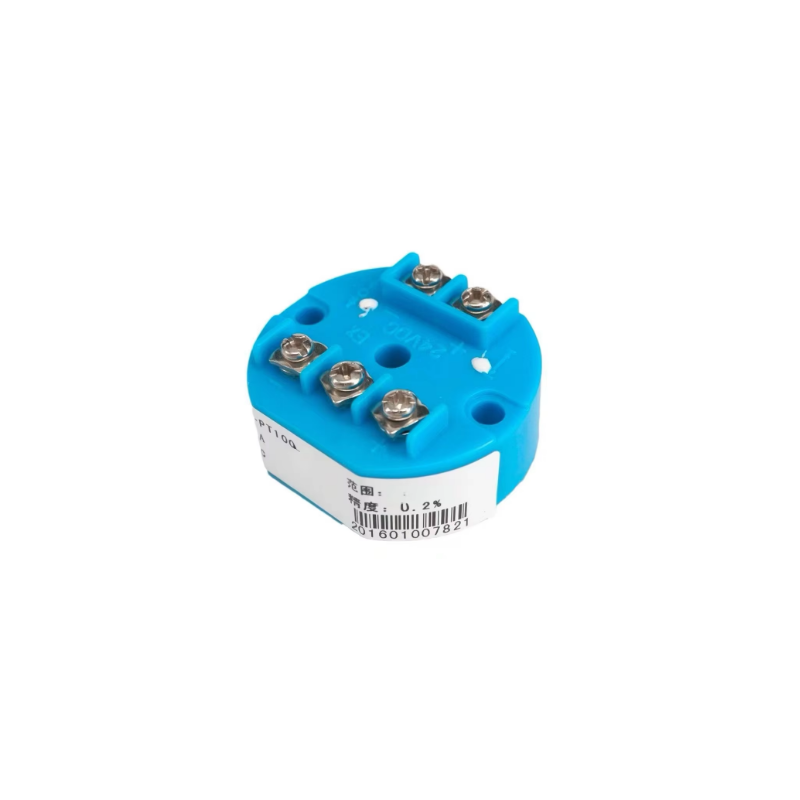

Pt1000 transmitter -50 - +300°C til 2 tråd og 3 tråd Pt1000 føler, 4-20mA, DC 16 - 36VDC til wire loop
Varenummer: DC-TEMP-MA-PT1000
Funktionsbeskrivelser:
Indbygget anti-revers forbindelseskredsløb, udsender 0mA strøm, når strømforsyningen er tilsluttet omvendt.
Indbygget π-type EMI-filterkredsløb, overspændingsabsorptionsspænding 36V, kan håndtere de fleste industrielle interferenssignaler.
Terminalerne er lavet af forniklede kobberstemplingsdele, og yderkappen er lavet af teknisk flammehæmmende plast.
Transmissionsmodulet bruger en to-trådssløjfe til strømforsyning som tages fra de 16 - 36VDC.
Hvis den faktiske strømforbrug er mindre end 14V, vil det påvirke transmissionsnøjagtigheden, og hvis den er mindre end 10V, vil det ikke fungere.
Tilladt ledningsmodstand: ≤0,5Ω
Brug en spejlstrømkilde til at kompensere for ledningssignalafvigelse.
Når ledningsmodstanden er >1Ω, vil det forårsage en stor afvigelse i målingen.
Det analoge multiplikationskredsløb realiserer linearisering af platinmodstandssignaler og opnår et godt lineært output på 4~20mA signaler med ikke-linearitet ≤0,05%
DC-TEMP-MA-PT1000
14 Varer
Termisk modstand strømtransmissionsmodul til Pt1000
Strømforsyning: 16 - 36VDC (to-wire loop strømforsyning)
Udgang: 4 - 20mA
Tilslut I+ og GND I- til A/D indgang.
Er A/D indgang til 0-10V, forbind 125ohm over indgang
Det vil give 0-10V tværs over 125ohm modstanden
Til 2 - 3 leder platinmodstand PT1000 temperaturføler
Tilkøb Pt1000 temperaturføler
Nøjagtighed: 0,2% FS Relateret til nøjagtighedsniveauet for den tilsluttede platinmodstand
Mål: se tegninger
