20 x analoge eller 10 x differentiel indgange, 0 - 20mA, +/-10 volt, 16bit opløsning, sample-hastighed 10Hz, RS485. 10 - 30VDC
Varenummer: M485-AD16U20-I

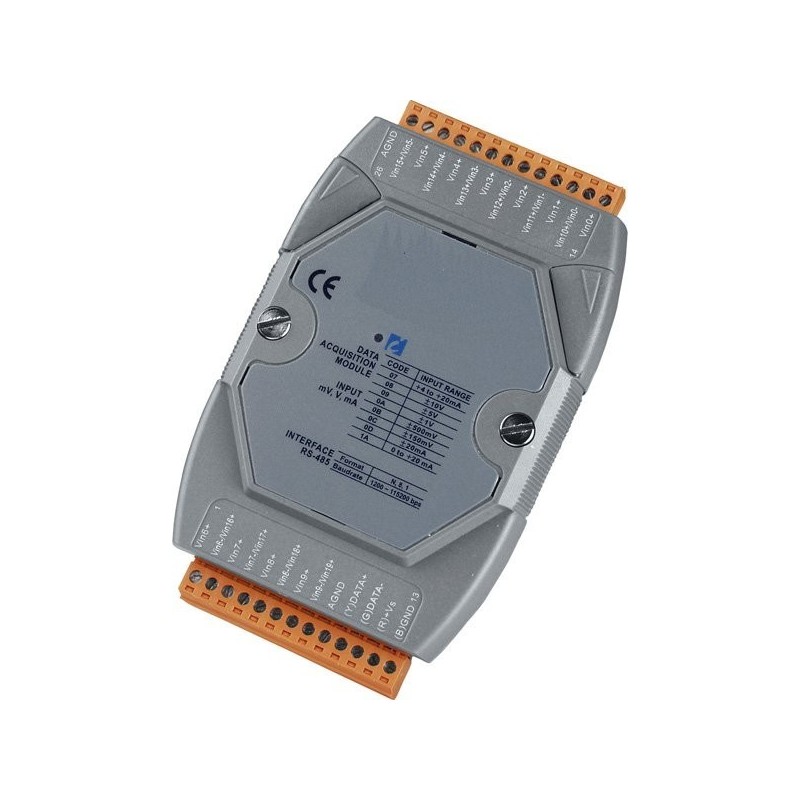

Analog indgangsmodul, der leverer enten 10 balancerede indgangskanaler eller 20 indgangskanaler med fælles stel - kun til spændingsmåling. Indgangskanaler kan vælges via en jumper. Indgangstypen inkluderer både spænding og strøm, og alle kanaler er tilgængelige for det samme inputområde. Modulerne har også 3000 VDC isolering inden for modulet samt beskyttelse mod +/- 120 VDC overspænding.
Samplingshastigheden justerbar, hvilket betyder at enten hurtig tilstand eller normal tilstand kan vælges.
M485-AD16U20-I
1 Enhed
Produkt information
- Forsyning
- 10 - 30 VDC, 2 W via klemrække
- Opløsning
- 12/16 bit. ±0,1 % præcision ved 16 bit og ±0,5 % præcision ved 12 bit
- Maks. hastighed
- 60 målinger pr. sek. ved 12 bit og 10 målinger pr. sek. ved 16 bit (totalt på alle 10/20 indgange)
- Måleområde
- ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V samt ±20 mA, 0-20 mA og 4-20 mA
- Isolation
- 3000 VDC
- Indgangsimpedans
- 2 MΩ ved differentiel og 1 MΩ ved single ended 125 Ω ved strømmåling
- Indgang
- 10 differentielle eller 20 ”single-ended” indgange
- Stabilitet
- Nulpunktsdrift: ±20 µV/°C Drift af følsomhed: ±25 ppm/°C
20 kanal analog input modul til RS485 bus
16bit opløsning
20 single ended indgange (fælles stel) - kun til volt
10 differential indgange til volt om strøm
10 målinger per sekund (total)
For strømmåling - jumper setting i modulet
Forsyningsspænding: 10 - 30VDC / 1.3 Watt
Mål: 123 x 72 x 35 mm
DIN beslag
