2 x Analog til Load Celle, +/- 2.5V, 0-20mA, 1 x Excitation ud til celle, 2 x Digital ind, 2 x Digital ud (OC). LAN
Varenummer: ETHIO3I4O-I

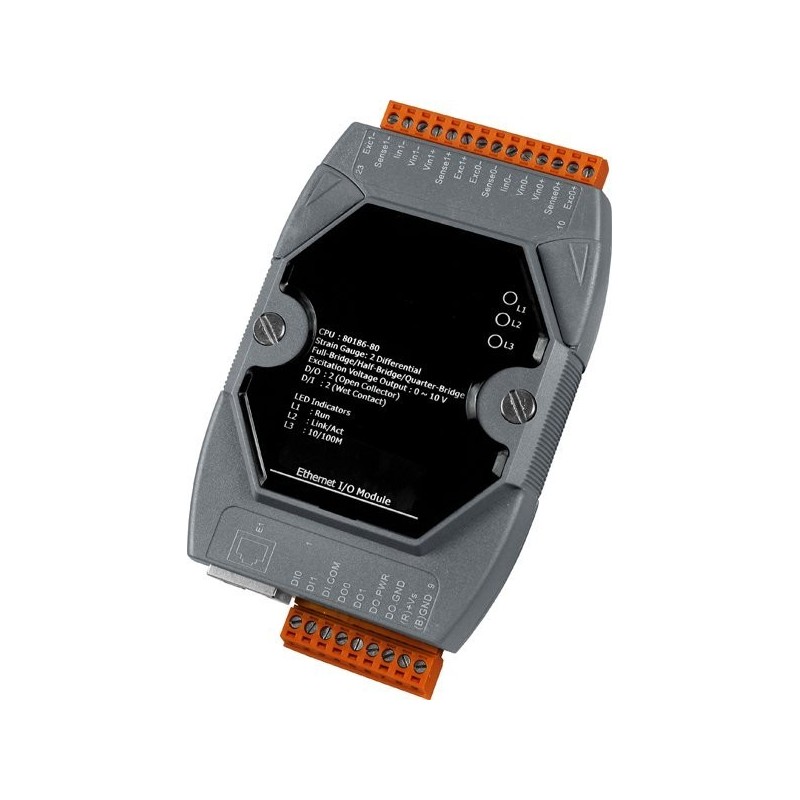

ETHIO3IAO-I er et strain gauge målermodul med 2 analoge indgangskanaler, 1 excitation-spænding-udgang, 2 digitale indgangskanaler og 2 digitale udgangskanalmodul. Det giver forskellige programmerbare analoge indgangsindgange (+/- 1 mV, +/- 50 mV, +/- 100 mV, +/- 500 mV, +/- 1 V og +/- 2,5 V) og understøtter fuldbro , halvbro og kvartbro. Området for hver analog indgang kan konfigureres individuelt. Excitationsspændingsoutput kan være i området 0 ~ 10 V med en 60 mA køreeffektivitet. Digitale udgange kan også indstilles som alarmudgange. ETHIO3IAO-I kan også tilvejebringe måling af langdistance-stregmåler, der kompenserer for spændingstabet som følge af målinger over lang afstand.
ETHIO3I4O-I
1 Enhed
Produkt information
- Forsyning
- 10 - 30 VDC, 5,3 W via klemrække
- Udgange
- 2 x Isolated Open Collector, 700 mA/Channel, +5 VDC ~ +50 VDC
- Netværk
- 10/100 Mbit m/RJ45-stik
- Software
- Leveres med konfigureringssoftware til Windows 2000, XP, Vista, WIN7/8/10
- Protokol
- Modbus/TCP, TCP/IP og UDP
- Tæller
- Digitale Indgange kan virke som 32 bit tæller, maks. frekvens 100 Hz
- Indgang
- 2 stk. analoge differentialindgange: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 mV, 0 - 20mA, 4 – 20mA og ±20 mA
Indbygget webserver
Web-HMI
Modbus TCP og Modbus UDP-protokoller
God kommunikationssikkerhed
Dual Watchdog
Driftstemperaturområde: -25 til +75°C
I/O pairforbindelse Spejler indput til andet output
2 x AI til vejecelle
1 x vejecelle excitation spænding ud
2 x Digital ud med tæller
2 x Digital out (Open Collector)
Forsyningsspænding: 10 - 30VDC / 3Watt
