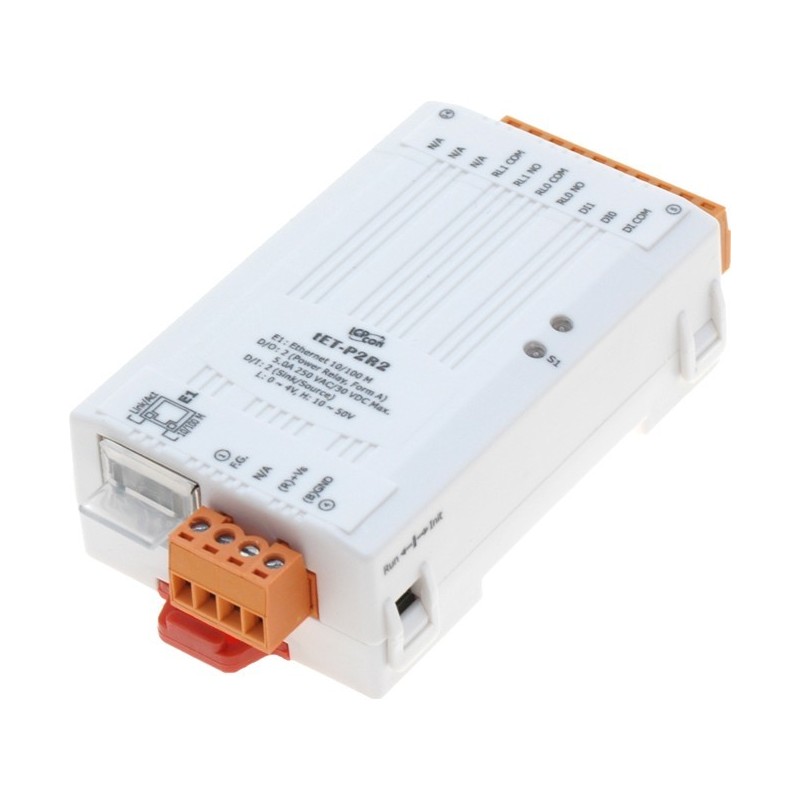

2 x Digital input (WET), 2 x Power relay Output Ethernet, 32bit counter, I/O Pair Connection, Modbus. 12 - 48VDC.
Product code: ETH-MOD2I2R-I
Disse I/O enheder benytter sig af MODBUS/TCP protokollen til aflæsning og styring af digitale signaler.
Et digitalt signal på et moduls indgang kan spejles på en udgang af et andet modul tilsluttet netværket. Flere moduler kan sende til samme modtager, så signalerne kan samles ét sted. Det er også muligt at have flere modtagere og én sender, så en alarm et sted kan udløse alarmer flere steder.
F.eks. 10 stk. ETH-MOD2I2Rx-I kan placeres 10 forskellige steder og er koblet op mod 1 stk.
ETH-MOD24. Installeres der 1 stk. ETH-MOD2I2Rx-I på hvert sted og hver af disse sender til et fælles modul ETH-MOD24 vil udgange 1 til 10 repræsentere de 10 forskellige steder.
Da ETH-MOD2I2Rx-I understøtter MODBUS/TCP, kan de også bruges sammen med automationssystemer, der bygger på denne protokol.
ETH-MOD2I2Rx-I har indbygget ”safe value” funktion, der ved kommunikationsfejl, kan sætte udgangene til en forud bestemt tilstand
ETH-MOD2I2R-I
3 Items
Data sheet
- Forsyning
- 12 - 48 VDC 2 W
- Udgange
- 2 relæer Type A (slutte) Belastning: 30 VDC / 5A maks. pr. kanal 250 VAC / 5A maks. pr. kanal
- Stik
- Skrueterminaler
- Watchdog
- 2 stk. Wachdog timer. Den ene bruges til at genstarte modulet, hvis det fryser/låser. Den anden kan sætte udgangene til en forud bestemt værdi ved kommunikationsfejl
- Konfiguration
- Via webbrowser
- Isolation
- 3750 VDC
- Dimensioner
- 52 x 27 x 98 mm
- Indgang
- 2 stk. isolerede med fælles stel Logisk 0: 0 – 4 V Logisk 1: 10 – 50 V
Ethernet I / O module Modbus / TCP / UDP Slave
1 x RJ45 Ethernet
Redundant Voltage supply
protocol: TCP, UDP, HTTP, DHCP, BootP and TFTP
Web configuration and firmware update via Ethernet
2 x Digital input (Wet - Volt is supplied)
2 x Relay, COM, NO - 250VAC 5A, 30VDC 5A
Avoid inductive load to relay contacts
with locked DI and 32- Bit 3.5kHz counter
with I / O Pair - input is mirrored to anothers output
Dual-Watchdog with power-on-safe Value
Supply voltage: 12 - 48VDC, 1.7 Watt
Dim: 98 x 52 x 27 mm
Operating temperature: -25 - +75°C
