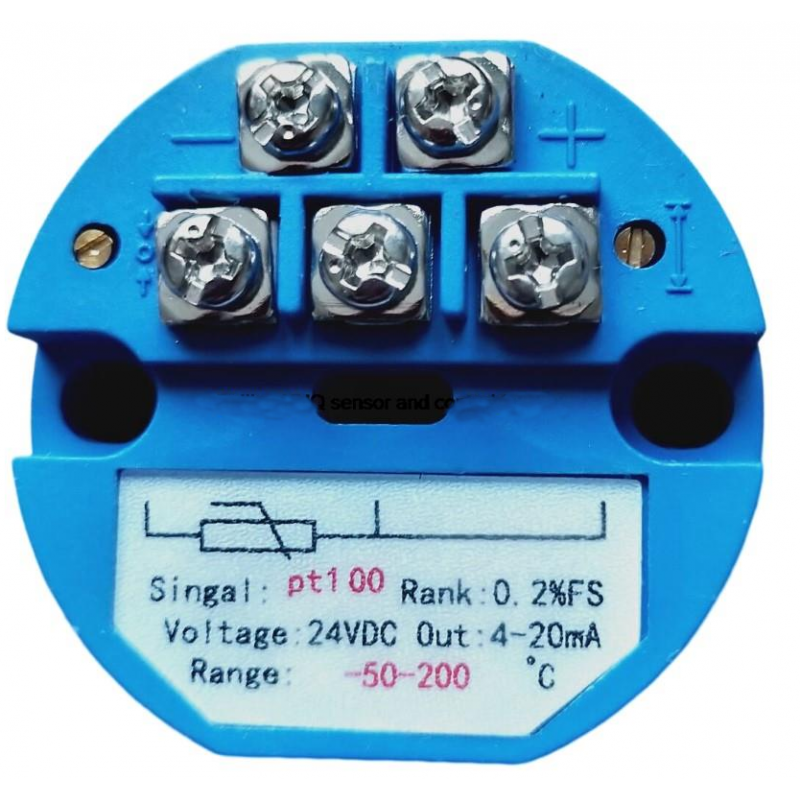

Pt100-sändare - 2 eller 3 trådar, 4-20mA utgång. Temperatur från -50 till 150°C med justeringspotentiometrar. 24VDC

Vid användning av en 2-tråds Pt100 är sändarens plintar 3 och 4 internt kortslutna och ledningsresistansen till Pt100 är så liten som möjligt.
När ledningsavståndet från Pt100 är långt, använd 3-tråds PT100.
Arbetstemperaturen är -20 ~ +60 °C.
När belastningen är 500Ω, bör 4-20mA ledningsresistansen vara mindre än 80Ω; när belastningen är 250Ω, bör ledningsresistansen på 4-20 mA vara mindre än 80Ω.
När Pt100-ingångsområdet är 100°C är temperaturkoefficienten ≤250ppm/K FS
När Pt100-ingångsområdet är större än 150°C är temperaturkoefficienten ≤150ppm/K FS
Temperatursändare av strömutgångstyp såsom 4-20mA utgång, belastningsmotstånd med 1% noggrannhet, 0,5 watt metallfilmmotstånd kan i princip uppfylla kraven.
Det är dock nödvändigt att justera de två potentiometrarna på sändaren för att korrigera dem i enlighet med detta eftersom motståndet på 1% noggrannhet i sig har ett stort fel.
Vänster potentiometer: nollpotentiometer, medurs -> öka, moturs -> minska.
Höger potentiometer: Amplitudpotentiometer, medurs -> minska, moturs -> öka.
