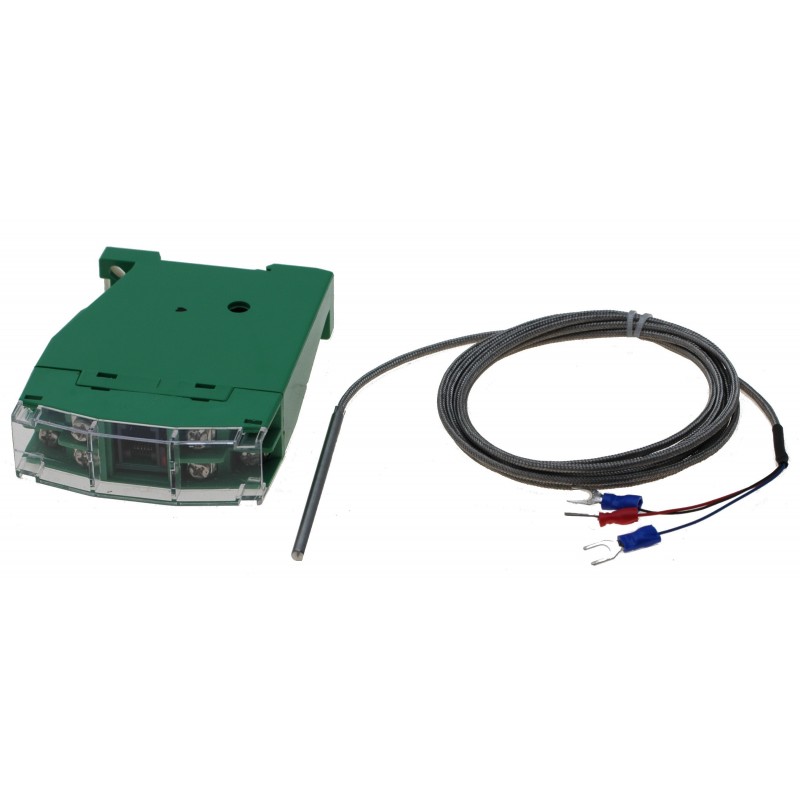

4-20mA sändare för PT100, inklusive 3-tråds PT.100-sensor, stål och 2m stål flex kabel. Matningsspänning 24VDC.
Product code: DC-TEMP-DIN+
Komplet temperatursensor för din glansaggregat
Se anslutningsdiagram på sidan av lådan. 3 Tråd PT100-ingång - kan acceptera en 2-tråds sensor. PT100 känner sig inkluderad.
Lämna inte spänning RIL 4 - 20mA-terminaler - kan skada sändaren !! 4 - 20mA genereras från sändaren. 4 - 20mA Inloppet är 2 trådar och är oberoende av kabellängden till PLC eller mätinstrumentet, eftersom det är en ström. Om mättenheten inte är för ström, men för spänning, ett 120 ohm motstånd tvärs över mätarens ingångsterminaler för att göra stroky slingan.
Gör något. Testa med ett 120 ohm-motstånd mellan 15 och 25 och rikta en spänning på ca. 1,5V vid 22 ° C. Kontrollera att spänningen ändras när sensorns spets värms upp eller svalna.
DC-TEMP-DIN+
4 objekt
Datablad
- Forsyning
- 24 VDC 2 W
- Udgange
- 4-20mA. Strøm ved: -20 °C 4 mA 130 °C 20 mA
- Driftstemperatur
- 0 - 50° C
- Stik
- Skrueterminaler
- Montering
- DIN skinne eller panelmontage
- Måleområde
- -20 – 130 °C
Pt.100 sändare för DIN montering
2 - 3-wire pt.100 sensor (röd till 16, 2 x blå till 18 och A2)
24v till 15 och 26
4 - 20 mA makt Av 16 och 26
4 - 20 mA Utgången ger ström loop till PLS / instrument
Inklusive PT100 sensor med 80mm, Ø4mm ståltips
2 meter Flex Cable
Spänning: 24vdc
Mått: h 74 x L 105 x B 22 mm
