Fiber kablar

 Generell information om fiberkablar
Uppbyggnad och användning

 Fiberkablar används för transport av flera olika sorters data; seriell kommunikation, nätverk, audio/video. Eftersom fiberkablar är gjorda av ledande material överför de inte spänningar mellan apparaterna, de är därför lämpliga i industrin och som isolatorer för skydd mot blixt och andra överspänningar.

Det finns två typer av fiberkabel till...

 Generell information om fiberkablar
Uppbyggnad och användning

 Fiberkablar används för transport av flera olika sorters data; seriell kommunikation, nätverk, audio/video. Eftersom fiberkablar är gjorda av ledande material överför de inte spänningar mellan apparaterna, de är därför lämpliga i industrin och som isolatorer för skydd mot blixt och andra överspänningar.

Det finns två typer av fiberkabel till datakommunikation: Singlemode och multimode. Båda är framställda av transparent glas. Multimode kabel uppnår typiskt ett avstånd på upp till 2 km, medan singlemode erbjuder de längsta avstånden, upp till mellan 10 och 100 km.

Skillnaden mellan singlemode och multimode är tjockleken på kärnan. Det är tjockleken av kärnan, som avgör om kabeln är et multi eller singlemode. Multimode kabelns kärna är typiskt mellan 50µm och 62,5µm och singlemode kabelns är typiskt ca 9µm.

Rundt om kärnan har vi ett relativt tjockt isolationsmaterial, kallat cladding (kan översättas med ”beklädning”), som fungerar som en spegel och håller ljuset inne i kärnan. Runt om det  är buffern som skyddar cladding.

Därefter kommer et lag aramid fibertråd, som tillllför kabeln ytterligare styrka och säkrar flexibilitet. Slutligen kommer en eller flera kåpor beroende på om kabeln används inomhus eller utomhus, om det t.ex. ska skydda mot gnagare och fukt (som våra stålarmerade kabel K-FIBER5SC-R m.fl).






50/125 betyder att kärnan är 50µm och claddingen är 125µm tjock. Multimode kabel typ OM3 och OM4
62,5/125 betyder at kernen er 62,5µm och claddingen er 125µm tyk. Multimode kabel typ OM1
9/125 betyder att kärnan är 9µm och claddingen är 125µm tjock. Singlemode kabel typ OS1
Själva kabelns yttre diameter beror på användningen. Et patchkabel är tunnare än en jordkabel, eftersom sistnämda är skyddatdytterligare mot gnagare och fukt
Aramid fibern är ett kevlar-liknande fibermaterial, som är extremt flexibelt och stark

De vanligaste fiberkontakterna:

  •

LC (första från vänster). Ca. 11 mm brett för en duplex kontakt. Ses också som simplex kontakt.

  •

SC (andra från vänster). Liknar LC i uppbyggnad och blandas ofta ihupp med denna, men är lite

större: Ca. 21 mm brett för en duplex kontakt

  •

MTRJ-kontakten (tredje från vänster). Kontakten är alltid duplex och kan inte skiljas åt som LC

och SC

  •

ST (längst tillll höger) är en bajonett typ kontakt. Kontakten ersätts av SC-kontakten och används

inte så mycket mer.

Illustration av skillnaden mellan singel och multimode.
I singlemode skickas ljuset mera direkt, och gör att räckvidden är större.

Single-mode fiberkablar finns i 3 olika polering kvaliteter och multimode fiberkablar i 2 olika polering kvaliteter. Polering metoder benämns som PC, UPC eller APC. Du kan med blotta ögat inte se skillnaden på de olika polering metoder, så att göra det synligt, är standarden för PC-versionen att locket på kontakten är svart. För UPC är locket blå och för APC att locket är grön. PC är den med den största förlusten, UPC med medelstora förlust och APC med minsta förlusten. Multimode finns endast som antingen PC eller UPC, medan singlemode finns i alla 3 versioner. Svensk Binär Teknik lagerför både singlemode och multimode som PC versioner, men andra typer kan tas hem efter kundernas önskemål.

Kommunikationsstandarder

100 Mb

Ethernet

1 Gb

Ethernet

10 Gb

Ethernet

40 Gb

Ethernet

100 Gb Ethernet

OM1 (62.5/125)

Op tilll 550m (SX)

220m (SX)

33m (SR)

-

-

OM2 (50/125)

Op tilll 550m (SX)

550m (SX)

82m (SR)

-

-

OM3 (50/125)

Op tilll 550m (SX)

550m (SX)

300m (SR)

100m

100m

OM4 (50/125)

Op tilll 550m (SX)

1000m (SX)

550m (SR)

150m

150m

 Fiberkablar kan tas hem i andra färger på begäran.

Det finns en mängd olika typer av fiberkablar. Binär Teknik lagerför några av dem. Alla andra typer finns tillllgängliga på begäran. Antingen som en patch kabel med önskad kontakt och önskad polering, eller på vals för egen tillllverkning. Verktyg för denna användning, finns.

Här är några exempel på typ av fibrer kablar som tas hem på begäran av kunderna.

K-FIBER-DAxx-xx

Två individuella fibrer i en platt lock
Båda fibrer armerad
För inomhusbruk
Multimode eller singlemode
Kan böjas tillll 20mm i diameter
Typ GJFJV




K-FIBER-Wxx-xx

Två ståltrådar längs fiber
För utomhusbruk
Multimode eller singlemode
Tål spänning på upp tillll 1000N/100mm
Typ GYXTW

Läs mer Mindre

Fiber kablar

Subcategories

  • LC / LC - Multimode og Singlemode
    LC / LC - Multimode og Singlemode
  • SC / SC - Multimode og Singlemode
    SC / SC - Multimode og Singlemode
  • ST / ST - Multimode og Singlemode
    ST / ST - Multimode og Singlemode

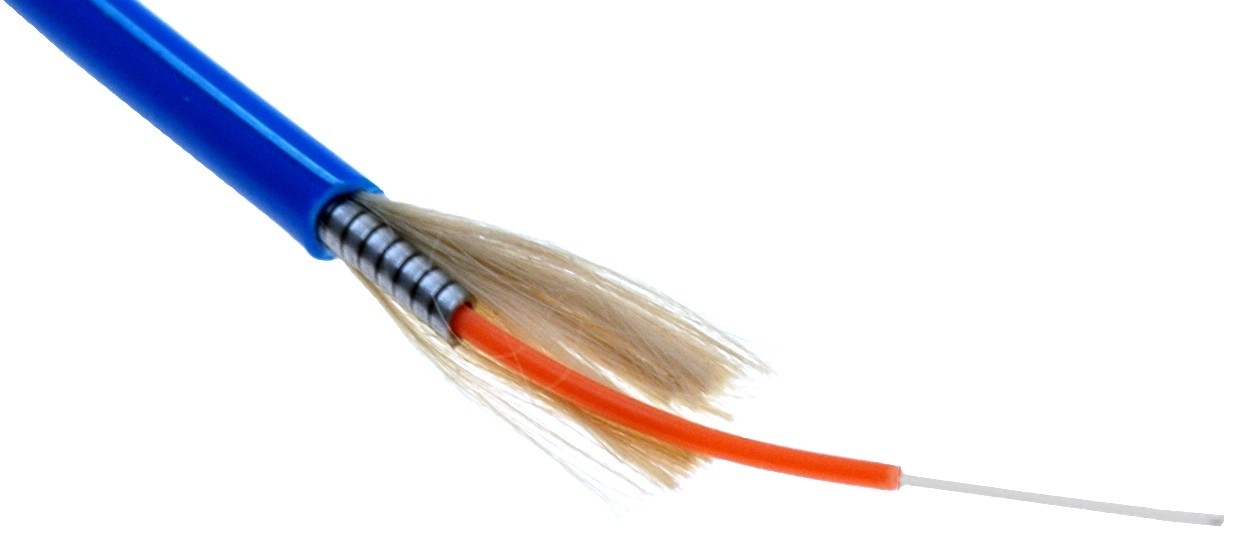

  • Stål-armerade fiber
    Stål-armerade fiber
    <p>Eftersom regelbundna fiberkablar är gjorda av glas, händer det ofta att de bryts ner, antingen genom böjen eller intensifieras vidare. Binär Teknik erbjuder några av de enda stålförstärkta kablar, som tål hög motståndskraft och dragkraft. Kablarna tål att bli överkörd av bilar och tramp människor. Kablarna är därför mycket lämplig för utomhus och industrianläggningar. Kablarna finns i alla typer och längder, och kan lagras baserat på dina mål och specifikationer. <!-- p--></p>
  • E2000/APC
    E2000/APC

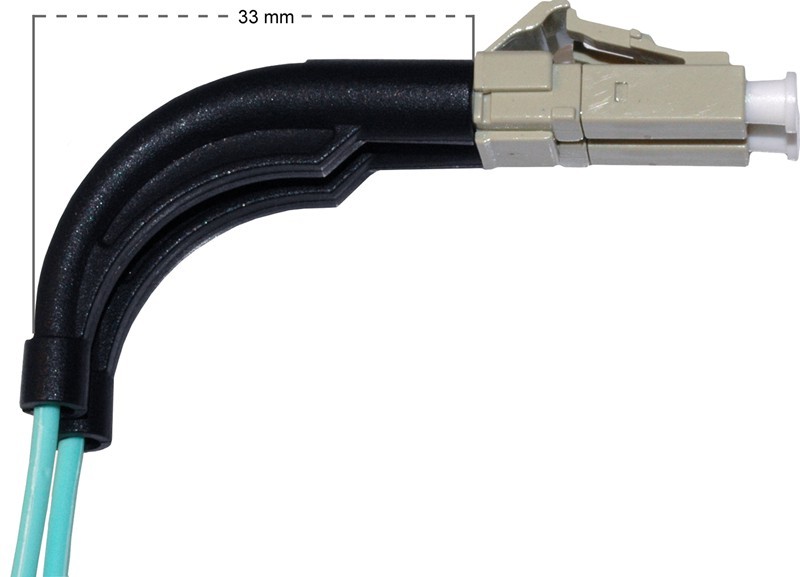

  • Vinklad
    Vinklad
    <h3>Teknisk information.<br />62,5 um mot 50 um</h3> <p>De flesta äldre lokala fibernät har använt 62,5 / 125μm Multi Mode-kablar. Vet du att du kan använda den nyare 50 / 125μm Multi Mode-kabeln utan problem (och med fördel) istället. Både nätverksomkopplare och mediaomvandlare med fiberportar och SFP-fibersändare kan ta emot både 62,5 um och 50 um fiberkablar.</p> <p>Kom ihåg! förläng inte en 62,5 um kabel med en 50 um kabel och vice versa. Klassificeringen indikeras av OM (Optical Multi-mode) och ett nummer från 1-5. OM1 har betydligt mindre bandbredd per km än OM5.</p> <p>62,5 / 125μm kablar är OM1 (vanligtvis endast OM1) och är för korta avstånd - vanligtvis upp till 500 meter.</p> <p>50 / 125μm kablar finns tillgängliga från OM2, OM3, OM4 och OM5 och är för längre avstånd - vanligtvis upp till 2000 meter.</p> <p>Det finns en stor prisskillnad om kabeln är OM2 eller OM5.</p> <p>Allmän kunskap:</p> <p>Fiberporten i båda ändarna av en fiberkabel MÅSTE ha samma hastighet. 100 Mbps till 100 Mbps eller 1000 Mbps till 1000 Mbps. Multiläge till multiläge.</p> <p>Endast RJ45-nätverksanslutningen (10/100 / 1000Mbps) justerar automatiskt hastigheten mellan de två RJ45-portarna.</p> <p>Fiberkablar används för att överföra data; seriekommunikation, nätverk, ljud / video. Eftersom fiberkablar är tillverkade av glas sänder de inte spänningar mellan enheterna och är därför lämpliga som isolatorer för skydd mot blixtar och andra överspänningar. 62,5 / 125min, kommer de första siffrorna att indikera fiberdiameter. Där de sista siffrorna indikerar inkapslingen av kärnan, som också kallas "cladding".</p>
  • Lätt böjda
    Lätt böjda
    <h3>Teknisk information.<br />62,5 um mot 50 um</h3> <p>De flesta äldre lokala fibernät har använt 62,5 / 125μm Multi Mode-kablar. Vet du att du kan använda den nyare 50 / 125μm Multi Mode-kabeln utan problem (och med fördel) istället. Både nätverksomkopplare och mediaomvandlare med fiberportar och SFP-fibersändare kan ta emot både 62,5 um och 50 um fiberkablar.</p> <p>Kom ihåg! förläng inte en 62,5 um kabel med en 50 um kabel och vice versa. Klassificeringen indikeras av OM (Optical Multi-mode) och ett nummer från 1-5. OM1 har betydligt mindre bandbredd per km än OM5.</p> <p>62,5 / 125μm kablar är OM1 (vanligtvis endast OM1) och är för korta avstånd - vanligtvis upp till 500 meter.</p> <p>50 / 125μm kablar finns tillgängliga från OM2, OM3, OM4 och OM5 och är för längre avstånd - vanligtvis upp till 2000 meter.</p> <p>Det finns en stor prisskillnad om kabeln är OM2 eller OM5.</p> <p>Allmän kunskap:</p> <p>Fiberporten i båda ändarna av en fiberkabel MÅSTE ha samma hastighet. 100 Mbps till 100 Mbps eller 1000 Mbps till 1000 Mbps. Multiläge till multiläge.</p> <p>Endast RJ45-nätverksanslutningen (10/100 / 1000Mbps) justerar automatiskt hastigheten mellan de två RJ45-portarna.</p> <p>Fiberkablar används för att överföra data; seriekommunikation, nätverk, ljud / video. Eftersom fiberkablar är tillverkade av glas sänder de inte spänningar mellan enheterna och är därför lämpliga som isolatorer för skydd mot blixtar och andra överspänningar. 62,5 / 125min, kommer de första siffrorna att indikera fiberdiameter. Där de sista siffrorna indikerar inkapslingen av kärnan, som också kallas "cladding".</p>

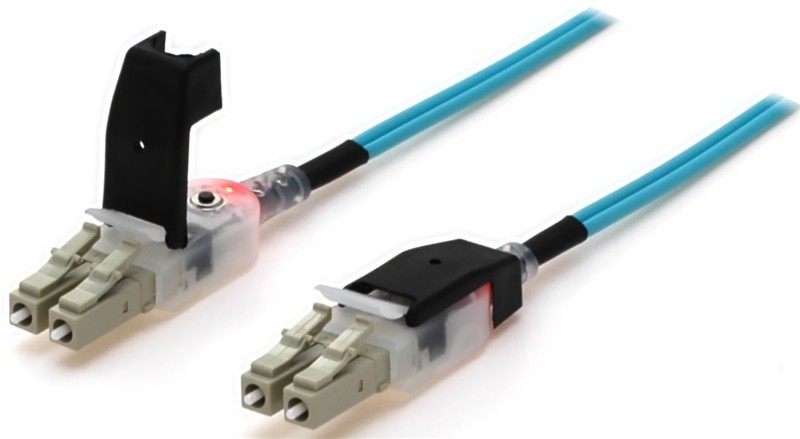

  • Fiberkablar med ljus
    Fiberkablar med ljus

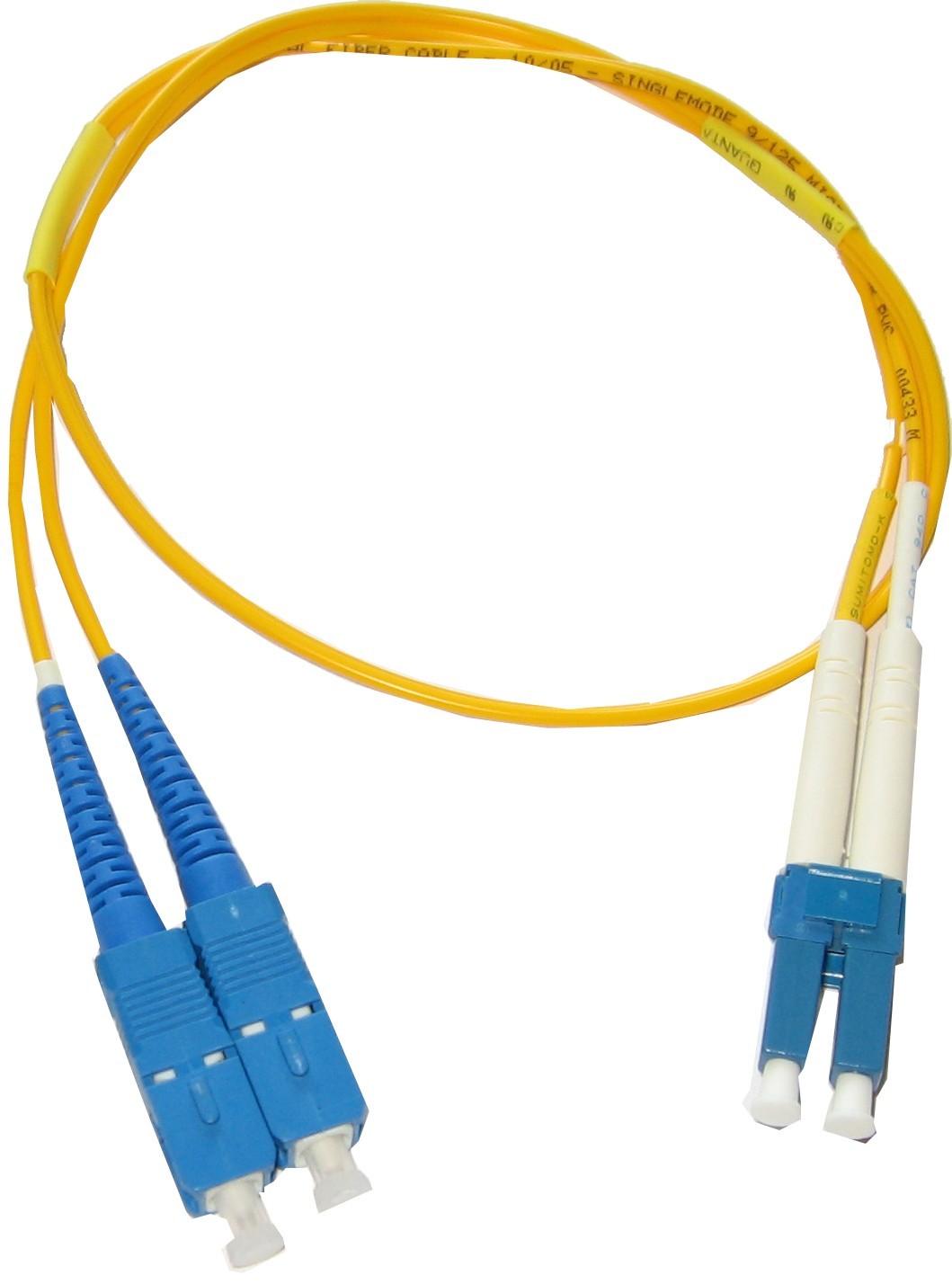

  • Fiber omvandlar kablar
    Fiber omvandlar kablar
    <h3>Teknisk information.<br />62,5 um mot 50 um</h3> <p>De flesta äldre lokala fibernät har använt 62,5 / 125μm Multi Mode-kablar. Vet du att du kan använda den nyare 50 / 125μm Multi Mode-kabeln utan problem (och med fördel) istället. Både nätverksomkopplare och mediaomvandlare med fiberportar och SFP-fibersändare kan ta emot både 62,5 um och 50 um fiberkablar.</p> <p>Kom ihåg! förläng inte en 62,5 um kabel med en 50 um kabel och vice versa. Klassificeringen indikeras av OM (Optical Multi-mode) och ett nummer från 1-5. OM1 har betydligt mindre bandbredd per km än OM5.</p> <p>62,5 / 125μm kablar är OM1 (vanligtvis endast OM1) och är för korta avstånd - vanligtvis upp till 500 meter.</p> <p>50 / 125μm kablar finns tillgängliga från OM2, OM3, OM4 och OM5 och är för längre avstånd - vanligtvis upp till 2000 meter.</p> <p>Det finns en stor prisskillnad om kabeln är OM2 eller OM5.</p> <p>Allmän kunskap:</p> <p>Fiberporten i båda ändarna av en fiberkabel MÅSTE ha samma hastighet. 100 Mbps till 100 Mbps eller 1000 Mbps till 1000 Mbps. Multiläge till multiläge.</p> <p>Endast RJ45-nätverksanslutningen (10/100 / 1000Mbps) justerar automatiskt hastigheten mellan de två RJ45-portarna.</p> <p>Fiberkablar används för att överföra data; seriekommunikation, nätverk, ljud / video. Eftersom fiberkablar är tillverkade av glas sänder de inte spänningar mellan enheterna och är därför lämpliga som isolatorer för skydd mot blixtar och andra överspänningar. 62,5 / 125min, kommer de första siffrorna att indikera fiberdiameter. Där de sista siffrorna indikerar inkapslingen av kärnan, som också kallas "cladding".</p>
  • Pigtail - LC/SC/ST
    Pigtail - LC/SC/ST
  • Uniboot
    Uniboot
    <p>Det finns några mycket primära funktioner som gör uniboot fiberkablar unika. Först kan kabelns polaritet bestämmas genom att rotera änden på kontakten utan att återge själva kontakten. Dessutom kan anslutningen till fiberkabelskabeln lossas snabbt från adapterpanelen. Att byta en vanlig LC-fiberkabelkontakt så att pluggens polära riktning kan vrida i rätt riktning kan vara en mycket irriterande och tidskrävande uppgift. Därför, genom att lossa fiberkablar, att kunna vrida pluggens polaritet i rätt riktning utan behov av ytterligare verktyg och reproduktion av pluggen.</p> <p></p> <p><img src="https://www.danbit.dk/img/cms/LC-uniboot-polarity-reversal.jpg" alt="" width="549" height="502" /></p>
  • MTRJ
    MTRJ

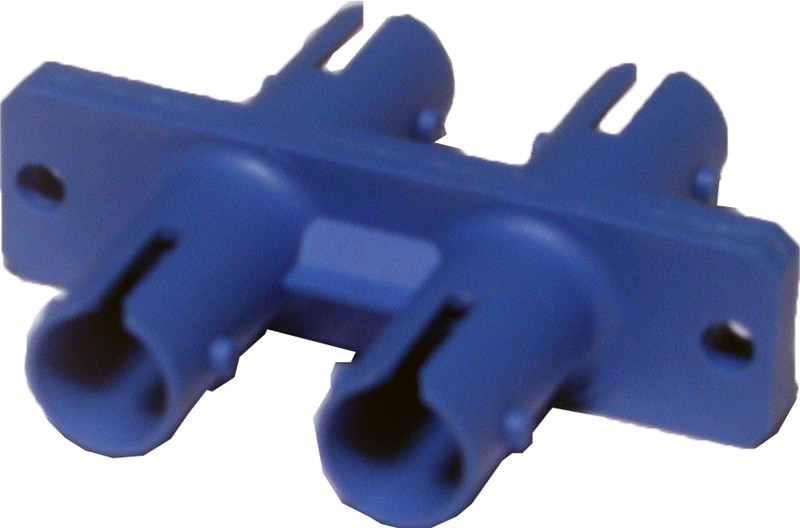

  • Fiber samlare
    Fiber samlare

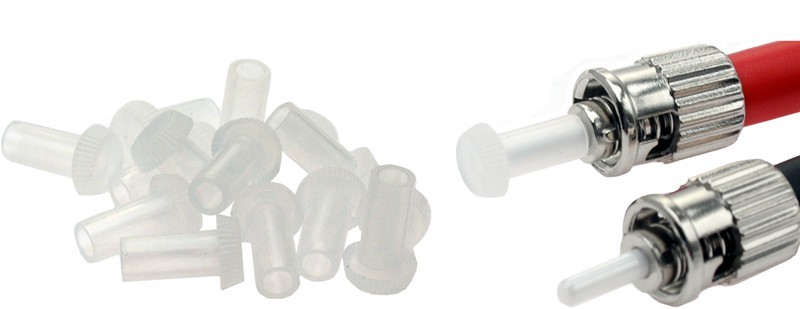

  • Dammskydd
    Dammskydd

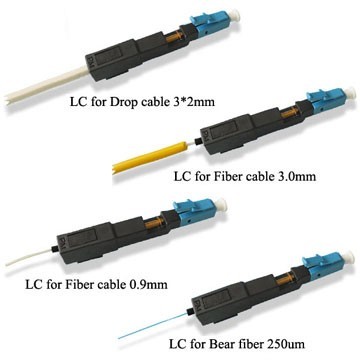

  • Fiberkontaktdon
    Fiberkontaktdon
    <p>I det här avsnittet hittar du ett stort urval av olika fiberpinnar. Anslutningarna är tillgängliga i alla typer, inklusive LC, ST, SC och FC. Anslutningarna kan var och en användas separat för olika uppgifter, allt från att montera fiberkablarna, så att pluggens ände blir vattentät. <!-- p--></p>

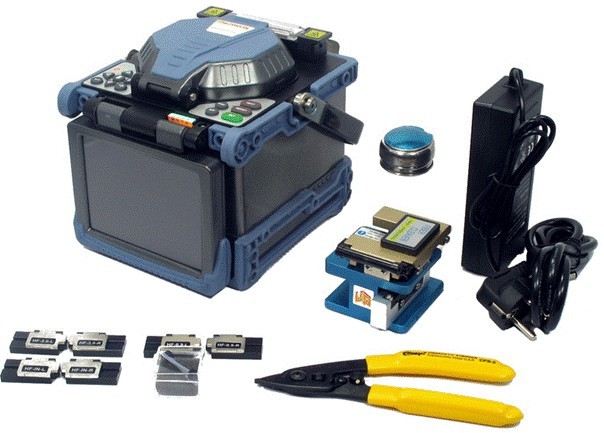

  • Tillbehör och verktyg
    Tillbehör och verktyg
  • Toslink
    Toslink
