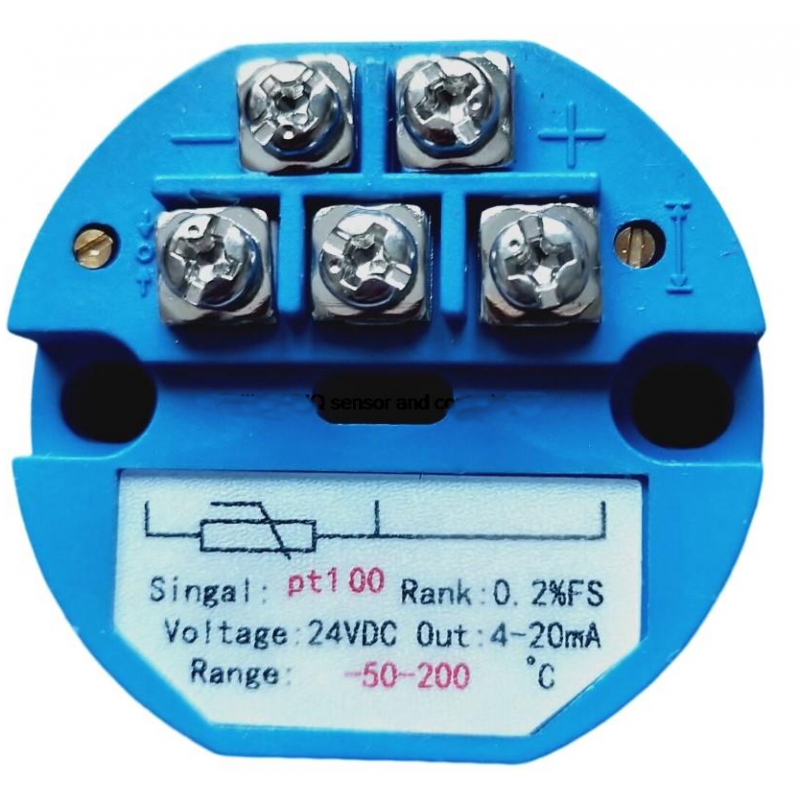

Pt100-sender - 2- eller 3-leder, 4-20mA utgang. Temperatur fra -50 til 150°C med justeringspotensiometre. 24VDC

Ved bruk av en 2-leder Pt100 er senderens klemmer 3 og 4 internt kortsluttet og ledningsmotstanden til Pt100 er så liten som mulig.
Når ledningsavstanden fra Pt100 er lang, bruk 3-leder PT100.
Arbeidstemperaturen er -20 ~ +60 °C.
Når belastningen er 500Ω, bør 4-20mA ledningsmotstanden være mindre enn 80Ω; når belastningen er 250Ω, bør 4-20mA ledningsmotstanden være mindre enn 80Ω.
Når Pt100-inngangsområdet er 100°C, er temperaturkoeffisienten ≤250ppm/K FS
Når Pt100-inndataområdet er større enn 150°C, er temperaturkoeffisienten ≤150ppm/K FS
Strømutgangstype temperaturtransmitter som 4-20mA utgang, belastningsmotstand med 1% nøyaktighet, 0,5 watt metallfilmmotstander kan i utgangspunktet oppfylle kravene.
Det er imidlertid nødvendig å justere de to potensiometrene på senderen for å korrigere dem deretter fordi motstanden på 1 % nøyaktighet i seg selv har en stor feil.
Venstre potensiometer: null potensiometer, med klokken -> økning, mot klokken -> redusering.
Høyre potensiometer: Amplitudepotensiometer, med klokken -> redusering, mot klokken -> økning.
