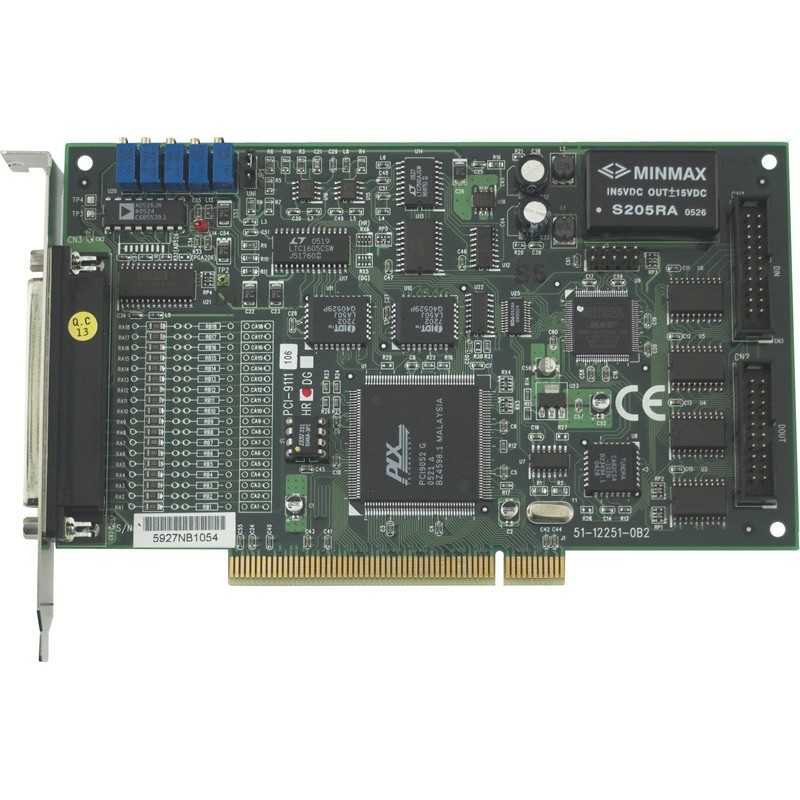

Adlink PCI-9111DG. 16 kanalers A/D dataopsamling, 12 bit, 100 kHz, I/O, PCI
Product code: AD16S12PCI-LC
100 KHz 12 bits A / D datainnsamling.
Og spennings utganger og 16 TTL I / O opptil 100 kHz / kanal PCI-kort.
Alle innganger er utstyrt med en inngang krets, for eksempel. Kan monteres low-pass filter, spenningsdeler eller shuntmodstande (for strømmåling).
Justering Inngang:
Ved levering, bare inngangsmotstanden R1 til 0 Ω montert og steder å R2 og C er inaktiv.
Og spennings utganger og 16 TTL I / O opptil 100 kHz / kanal PCI-kort.
Alle innganger er utstyrt med en inngang krets, for eksempel. Kan monteres low-pass filter, spenningsdeler eller shuntmodstande (for strømmåling).
Justering Inngang:
Ved levering, bare inngangsmotstanden R1 til 0 Ω montert og steder å R2 og C er inaktiv.
AD16S12PCI-LC
1 Artikkel
Dataark
- Stik
- DB37 hunstik til analoge ind- og udgange samt til programmerbare digital I/O. 2x20 ben IDC stik til 16 digitale ind- og udgange
- Digital I/O
- 16 TTL ind- og 16 TTL udgange samt ekstra 4bit programmerbare I/O
- Tæller
- Type 8254 - kan bruges som Timer, Pacer trigger og Pre-trigger tæller
Supporterer 32-bit 5 V PCI bus
12-bit A/D resolution (PCI-9111DG)
16-CH single-ended analog inputs
Op til 100 kS/s sampling rate
On-board 1 k-sample A/D FIFO
Programmerbar forstærkning på x1, x2, x4, x8, x16
Bipolar analog input-område
