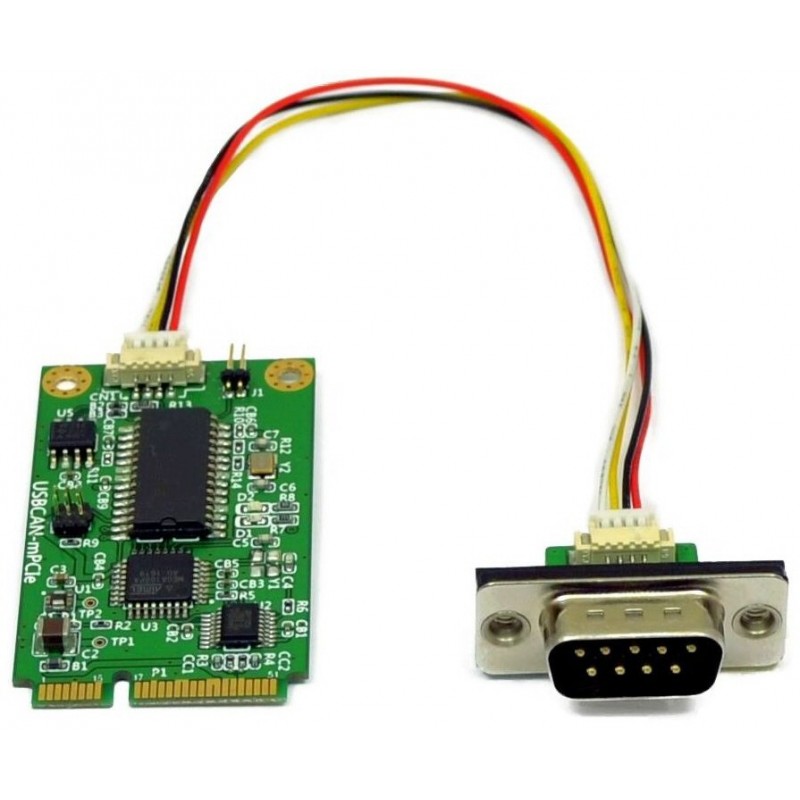

Mini PCI Express til CAN Bus 2.0A / 2.0B adapter

Product code: MPCIE-CAN2ISO

Kobler til CAN-Bus via mPCIe-spor

USB 2.0 Full Speed-signaler på mPCIe

Støtter CAN 2.0A / 2.0B, opptil 1 MBit/s

CANopen støttet av CANFestival

SAE J1939-protokollen støttes av J1939 API

Drivere for Windows, Linux og Mac OS X

LED for CAN og Error

16KV ESD overspenningsvern

  • Legg til sammenligning Fjern fra sammenligning

    • Ring for pris
    0,00 DKK
    Eksklusive MVA
    Fysisk på lager
    Antall

    Mini PCI Express til CAN Bus 2.0A / 2.0B adapter tillater enkel utvidelse av ethvert system som har et Mini PCIe spor i full lengde med en CAN-buss. mPCIe-kortet bruker USB 2.0-signaler som angitt på sporet. Protokoller med høyere lag, slik som CANopen, kan settes sammen ved hjelp av tilgjengelige utviklingsverktøy for komplekse automatiseringskontrollapplikasjoner. Lavt strømforbruk (0,4W maks.), utvidet temperaturområde (−20°C - +70°C) og en solid MTBF (23 år ved 45°C) gjør den til en ideell utvidelse for industriell automasjon.



    Bruksalternativer

    - Den gir forskjellige programvareverktøy for å koble til hvert nivå av brukerapplikasjoner:

    - ASCII-konverteringsprotokollen er nyttig for å utvikle og teste alle CAN-BUS-konfigurasjoner. Brukere kobler seg bare til via virtuell COM-port og har en enkel måte å snakke med CAN-kontrolleren på. Den kan også brukes til å manuelt sende og motta CAN-frames.

    - Applikasjoner programmert av brukere bør bruke VScan API-biblioteket (DLL), som transparent håndterer kommunikasjonen og ASCII-konverteringen for CAN-frames. Programmerere må kun håndtere CAN-frames og statusinformasjon, uten å ta seg mer om ASCII-konverteringen i applikasjonene sine. VScan API støttes i C/C++, C#, VB.NET, Delphi og LabVIEW. Under Linux kan SocketCAN brukes som alternativ til VScan API. Den støtter standard Serial Line CAN (slcan) driver.

    - USB-CAN Plus-serien støtter også CANFestival, et åpen kildekode CANopen-framework. CANopen er en CAN-basert høyere lags protokoll som brukes i ulike applikasjonsfelt for å avlaste utvikleren fra å håndtere CAN-spesifikke detaljer. CANopen tilbyr standardiserte kommunikasjonsobjekter for sanntidsdata, konfigurasjonsdata samt nettverksadministrasjonsdata.

    - SAE J1939-protokollen, som hviler på CAN-maskinvarelaget, brukes ofte i området for nyttekjøretøy. Mange andre moderne protokoller er basert på det, som NME200, ISOBUS, MilCAN eller FMS. J1939 API inkluderer også støtte for den såkalte Transport Protocol, som vil omgå grensen på 8 databyte per melding. Den er tilgjengelig på J1939-aktiverte enheter. Støtter Windows, Linux, .NET



    ESD-beskyttelse

    For bruk i farlige industrielle miljøer er CAN-Bus-grensesnittet ±16kV (luft) og ±8kV (kontakt) ESD-overspenningsbeskyttet.



    Utvider utallige datasystemer

    Mini PCI Express-spor finnes i forskjellige industrielle datamaskiner, moderne SBC-er, bærbare datamaskiner og mer. Hvis det er plass til DSub-9-kontakten og kablingen, kan dette produktet brukes som CAN-Bus-utvidelse.

    MPCIE-CAN2ISO
    14 Produkter

    Dataark

    Controller
    SJA1000 (Philips)
    ESD
    EN 61000-4-2 4kV contact 8kV air for CAN Bus Port
    Speed
    CAN High Speed (up to 1Mbit/s) for transmit/receive
    Signals
    CAN_H, CAN_L, CAN_GND
    Protection
    Compliant with IEC 61000-4-2 ESD 4kV contact / 8kV air discharge
    Transceiver
    SN65HVD233 (Texas Instruments)
    Connector
    DB9 male on case Adapter
    USB-Input
    USB 2.0 Full Speed, on Mini PCI Express Slot
    Driver
    Emulated serial port, 3 Mbit/s
    Operating Systems
    Windows 2000 up to Windows 10. Windows Server 2000 up to 2012. Linux kernel 2.6+(Supports SocketCAN (slcan driver) since kernel 3.4+). Mac OS X support available.
    Library
    Unified VSCAN API for simple access. Supports Windows, CE, Linux (x86, x86-64, ARM) targets. Supports C/C++, C#, VB.NET, Delphi and LabVIEW.
    Compatibility
    Mapper DLLs can simulate software interfaces of CAN adapters from other manufacturers.
    CANopen
    The library CANFestival implements the CANopen functions.
    SAE J1939
    Automotive protocol suite supported by the J1939 API. Supports NME200, ISOBUS, MilCAN and FMS protocols for Windows, Linux and .NET
    Monitoring Tools
    Bosch BUSMASTER v3.2.0 and above
    Transfer
    ASCII coding mode
    CAN Modes
    Standard Mode: Normal operation on CAN bus. Listen Mode: Passive receive of CAN Frames, neither ACK bits nor Error Frames are sent. Self Reception (Echo Mode): For testing, Transmitted Frames are also received by the adapter.
    Dimension
    30×51×10 mm³ (W×L×H), Form-Factor long Mini PCI Express
    Operating Temp
    −20°C - +70°C
    Declarations
    CE, FCC
    EMI
    EN 55022 Class B; 47 CFR FCC Part 15 Subpart B
