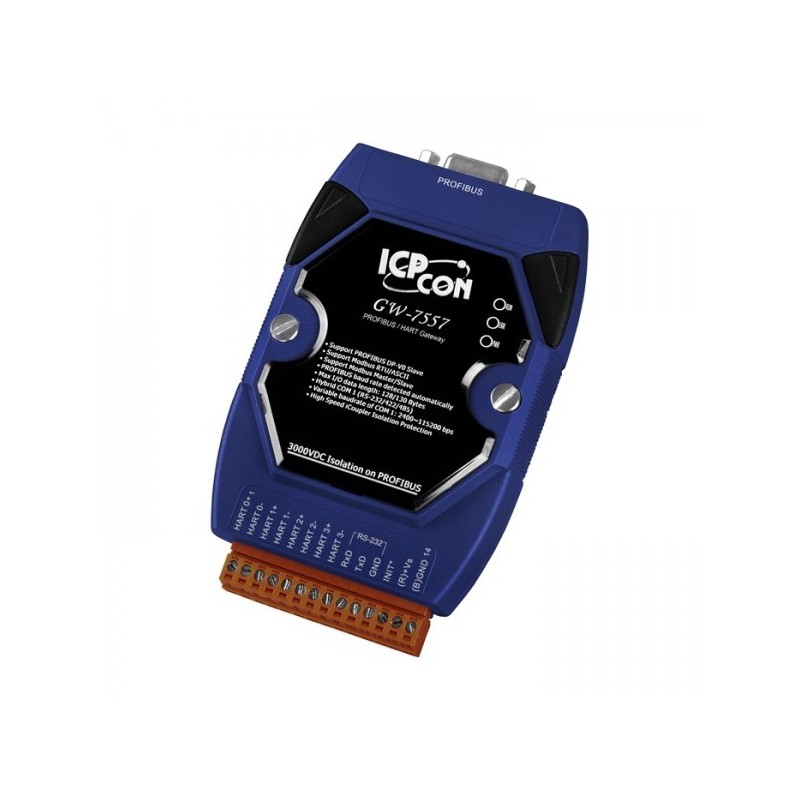

Profibus Master (RS232) for 4 Port Hart Slave Gateway Converter.
Product code: M485-PROFI-HART
Gateway er specielt designet til PROFIBUS DP-protokollens slaveenhed. Det giver PROFIBUS-masteren adgang til HART-slaveenhederne. Disse HART-slave-enheder kan være en sender, en aktuator, en strømudgangsenhed og så videre. Derudover leverer vi også hjælpeprogrammet til brugere til at konfigurere enheden. Ved at bruge dette modul kan brugerne nemt sætte deres HART-slaveenheder i PROFIBUS-netværket.
M485-PROFI-HART
Dataark
- CPU
- 80186, 80 MHz or compatible
- Forsyning
- Power supply Unregulated +10 ~ +30 VDC Protection Power reverse polarity protection, Over-voltage brown-out protection Power Consumption 2.0 W
- Driftstemperatur
- -25 ~ 75℃
- Stik
- Profibus: 9-pin female D-Sub, HART Interface 8-pin screwed terminal block HART Channel 4 channels
- Watchdog
- Watchdog IC CPU built-in
- LED
- Round LED PWR LED, RUN LED, ERR LED
- Hukommelse
- SRAM/Flash/EEPROM 512 KB / 512 KB / 16 KB
- Montering
- DIN-Rail
- Dimensioner
- 72 mm x 33 mm x 119 mm (W x L x H)
- UART
- COM RS-232 COM Connector 3-pin screwed terminal block (RxD, TxD, GND) Baud Rate (bps) Up to 115200 Data bit 7, 8 Stop bit 1, 2
- Controller
- Profichip VPC3+C
- ESD
- ESD Protection 4 kV class A
PROFIBUS til HART Konverter, Gateway
4 x HART Kanaler
Maks. 2 stk. Hart Masters
Point-to-Point eller Multi-Drop Hart-modus
Mulighet for tilkobling 15 HART-moduler
PWR / RUN / ERR Indikasjon LED
Innebygd vakthund
4 kV ESD-beskyttelse
driftstemperatur -25-75 ℃
for DIN Rail Montering
