PROFIBUS DP Master for Ethernet Slave enhet Gateway. DIN feste
Product code: M485-PROFI-ETH-I
M485-PROFI-ETH-I er specielt designet til slaveenhed i PROFIBUS-DP -protokollen. Det giver PROFIBUS-masteren for at få adgang alle former for Ethernet enheder, der understøtter TCP / UDP-protokollen . M485-PROFI-ETH-I kan indstilles som TCP / UDP server og klient , det er fleksible for brugeren at matche deres krav. Hertil kommer, at I- 7550E -modul indbygget webserver , kan brugeren indstille modulet ved webbrowser . Ved at bruge dette modul , kan brugerne lægge deres Ethernet-enheder i PROFIBUS-nettet meget let.

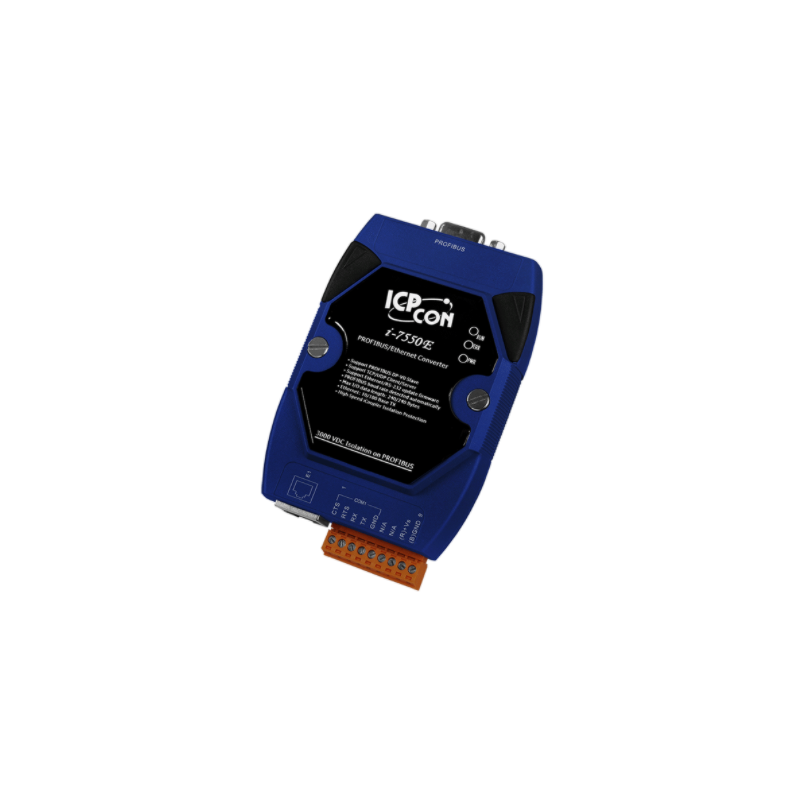

M485-PROFI-ETH-I
Dataark
- Forsyning
- Unregulated +10 ~ +30 VDC Protection Power reverse polarity protection, Over-voltage brown-out protection Power Consumption 2.5 W
- Driftstemperatur
- -25 ~ 75 ℃
- Interface
- RS-232 (For updating firmware) COM Connector 5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND )
- Stik
- RJ-45 with LED indicator
- LED
- PWR LED, RUN LED, ERR LED
- Montering
- DIN rail
- Luftfugtighed
- 5 ~ 95% RH, non-condensing
- Isolation
- 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
- Dimensioner
- 72mm x 33mm x 119mm (W x L x H)
- Controller
- 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)
Gateway fra Ethernet Slave til Profibus Master
Protokoll / Hierarki: DP-V0 Slave
PROFIBUS SPEED (KBPS) i 10 trinn fra 9.6 - 12000
Hastighetsinnstilling er automatisk
Maks. Inngangsdata Lengde: 240 byte
maks. Utgangsdata Lengde: 240 Bytes
Adresseinnstilling: 0 ~ 126 Sett av DIP-bryter eller EEPROM
Ethernet-protokollen: TCP / UDP Server / Client
Konfigurasjon: Webkonfigurasjon
