6 x Analog Differential inngang volt og mA. 2 x analoge utganger volt og mA, 2 x Dig inn og 2 x Dig ut, 1 x RJ45, PoE
Product code: ETHIO8I4O-P2I

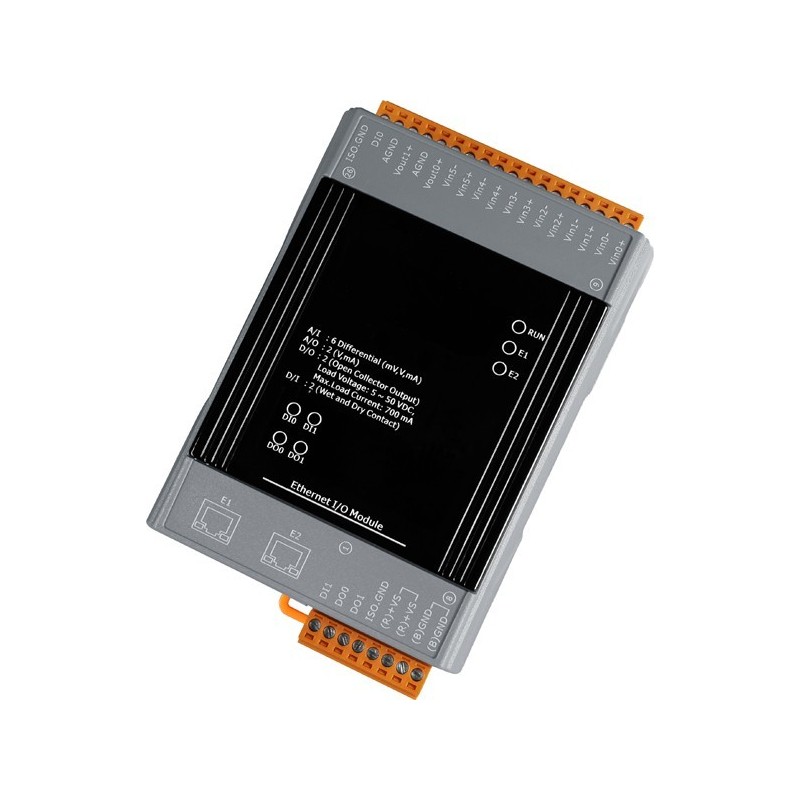

ETHIO8I4O-I er en multifunksjonell modul med 6-kanals analoge innganger, 2-kanals analoge utganger 2-kanals digitale innganger og to-kanals digitale utganger. Det gir forskjellige programmerbare analoge innganger (+/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V, +/- 20 mA, 0 ~ 20 ~ 4 mA og 20 mA) og analoge utganger (+/- 5V, +/- 10 V, 0 ~ 20 ~ 4 mA og 20 mA). Hver analog inngang har lov til å sette opp et egnet område på 240 Vrms med høy spenning beskyttelse. Hver analog inngang / utgang kan være programmert for å godta den strøm eller spenning som en inngang / utgang avhengig av plasseringen av det tilsvarende krysskoblingen.
ETHIO8I4O-P2I
Dataark
- Forsyning
- 10 - 30 VDC, 4 W via klemrække eller PoE
- Udgange
- 2 analoge udgange: 0 – 5 V, 0 – 10V, ±5 V, ±10 V 0 - 20 mA, 4 - 20 mA. Opløsning 12 bit, nøjagtighed maks. ±0.05 %.
- Opløsning
- 16 bit
- Netværk
- 10/100 Mbit m/RJ45-stik
- Nøjagtighed
- Mindst ±0.1 %
- Maks. hastighed
- 10 samples/sekund
- Switch
- Indbygget 2 port Ethernet switch
- Indgangsimpedans
- Analog indgange 2 MΩ
- Protokol
- Modbus/TCP, TCP/IP og UDP
- Tæller
- Digitale Indgange kan virke som 32 bit tæller, maks. frekvens 100 Hz
- Indgang
- 6 analoge differentialindgange: ±500 mV, ±1 V, ±5 V, ±10 V, 0 - 20 mA, 4 - 20 mA, ± 20 mA
Innebygd webserver
Web HMI
Modbus / TCP og Modbus / UDP-protokollene
God kommunikasjon sikkerhet
Dual Watchdog
Driftstemperatur: -25 ~ + 75 ° C
I/O Pair-kobling - inngangs speiles i den andre utgang
6 x analoge innganger: 500mV +/- - +/- 10 V, 0 - 20mA (16 bit)
2 x analoge utganger: 0 - +/- 10VDC, 0 - 20mA (12 bit)
10 sampler pr sekund
2 x digital inngang (count): Wet/Dryr, max + 30VDC (100 Hz)
2 x digitale utganger: Åpen kollektorutgang, maks 50VDC / 700mA..
2 x RJ45 Ethernet
Forsyningsspenning: PoE eller 10 - 30VDC / 4Watt
